止回阀简介、止回阀类型

发布时间:2019-04-02 20:29 阅读次数:2130

止回阀简介

止回阀是自动阀门,其向前流动打开并且以反向流动关闭。

通过系统的流体压力打开阀门,而任何流量反转都会关闭阀门。确切的操作将根据止回阀机构的类型而变化。最常见的止回阀类型有摆动,升降(活塞和球),蝶形,止动和倾斜盘。

止回阀类型

止回阀类型

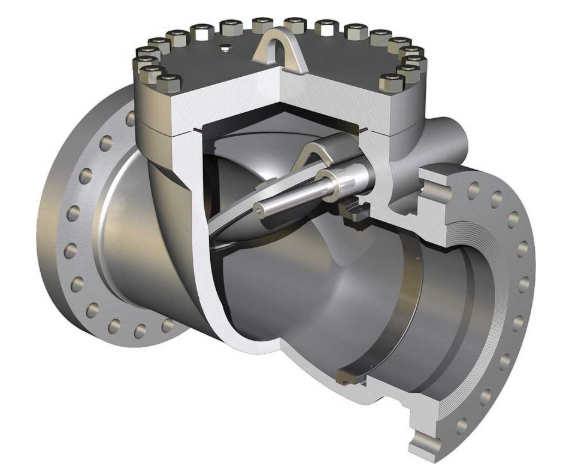

摆动止回阀

基本摆动止回阀由阀体,阀盖和连接铰链的圆盘组成。磁盘摆动离开阀座以允许向前流动,并在上游流动停止时返回阀座,以防止回流。

旋转式止回阀中的圆盘在完全打开或关闭时没有引导。有许多磁盘和座椅设计可供选择,以满足不同应用的要求。阀门允许完全无阻碍的流量,并在压力降低时自动关闭。当流量达到零时,这些阀门完全关闭,以防止回流。阀门中的湍流和压降非常低。

提升止回阀

提升止回阀的阀座设计类似于截止阀,盘通常是活塞或球的形式。

升降式止回阀适用于流速高的高压应用。在升降式止回阀中,阀盘被较好导向并满意地安装在缓冲器中。升降式止回阀适合安装在水平或垂直管道中,向上流动。

提升流量止回阀必须始终进入阀座下方。当流动进入时,活塞或球在向上流动的压力下从座椅引导。当流动停止或反转时,通过回流和重力将活塞或球推到阀门的阀座上。

相关阀门推荐:卧式衬胶止回阀立式衬胶止回阀
