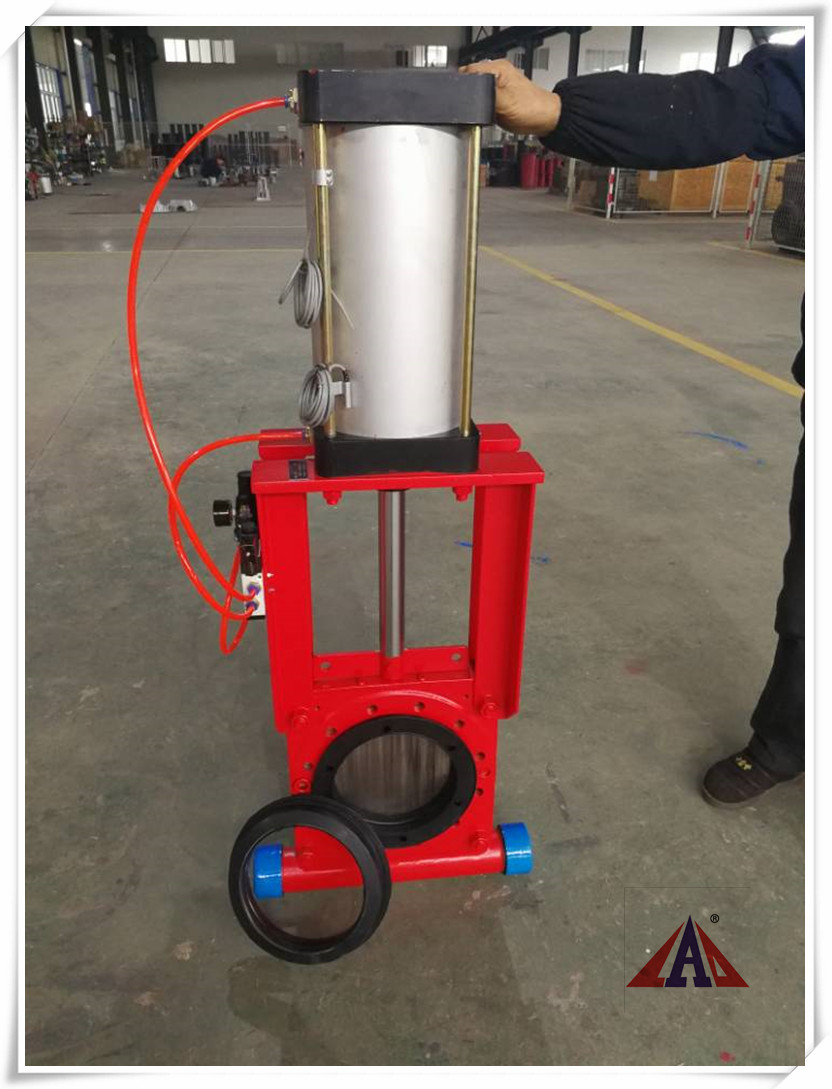

气动矿浆刀闸阀(底部带排渣装置)

产品名称 气动矿浆刀闸阀(对夹式)
工作原理

阀门关闭时,密封胶圈压紧闸板,形成密封;

当阀门开启时,两个密封胶圈相互压紧形成密封

型号规格 LAD-SKG673X DN25-DN800
阀体材质 铸铁/碳钢
胶圈材质 天然橡胶/EPDM
加强层
内置加固支撑圈,以防衬套过压变形
压力/温度 0.6Mpa/1.0Mpa/1.6Mpa   /   -35℃~+130℃
法兰标准 国标 PN10/16 、美标ANSI 150LB 等其他标准
适用介质 污水、矿浆、酸碱性介质、干粉等
控制条件 双作用气缸、单作用气缸(气开式、气闭式)
选附配件 电磁阀、气动元件、定位器、磁感限位开关等
阀门优点

气泡级密封保证下游无泄露;

双向设计;无扰流,降低压力损失;

无阀座阀腔,避免物料堆积,

无金属部件与介质直接接触;

胶圈易更换,轻松维护,降低成本

底部带排渣装置,避免物料造成关闭不严

气动矿浆刀闸阀(底部带排渣装置)

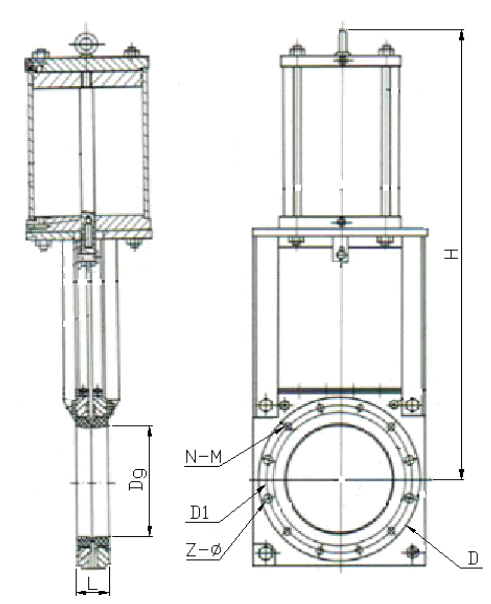

气动矿浆刀闸阀结构示意图

气动矿浆刀闸阀结构示意图

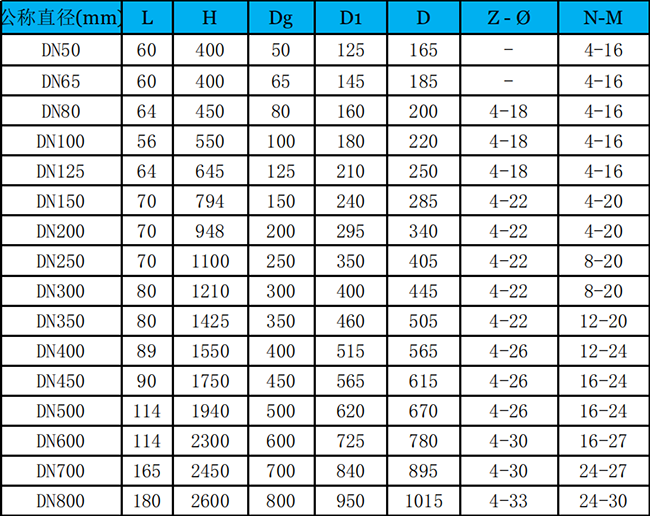

气动矿浆刀闸阀外形尺寸

气动矿浆刀闸阀外形尺寸
